Интеграция ectoControl Adapter в HomeAssistant: Превращаем котел в Smart 🚀

• Интеграция ectoControl Adapter для HomeAssistant — это ваш пропуск в мир по-настоящему умного отопления. Она позволяет взять обычный газовый котел и "подружить" его с умным домом, используя протоколы Modbus (RTU или TCP) или eBUS. Я разработал собственную интеграцию (v1.0.0), чтобы заменить старые, хрупкие связки на базе стандартного Modbus-коннектора. Теперь у нас прямой и, главное, стабильный доступ ко всем параметрам котла.

Честно говоря, ручная настройка через общие интеграции — это всегда лотерея. Часто теряется стабильность. Мое решение предлагает унифицированный, надежный интерфейс для управления всей вашей системой отопления.

Могут возразить: зачем усложнять жизнь этим ectoControl Adapter, если есть готовые Modbus TCP интеграции в Home Assistant, которые работают "из коробки"? Это правда, для быстрого старта они проще. Но есть нюанс: универсальные Modbus-инструменты требуют, чтобы вы сами вручную прописывали каждый регистр, код функции и тайминг опроса. А это высокий риск, особенно с такими чувствительными протоколами, как eBUS. Одно неверное слово — и котел может встать в аварийный режим. ectoControl Adapter же предлагает стандартизированную карту регистров, уже проверенную на совместимость с кучей моделей. Это просто безопаснее.

Что дает новая интеграция ectoControl v1.0.0?

Эта интеграция создана, чтобы адаптеры ectoControl и HomeAssistant работали как единое целое. Адаптеры поддерживают разные протоколы — eBUS, OpenTherm, Navien — зависит от того, что у вас за "железо".

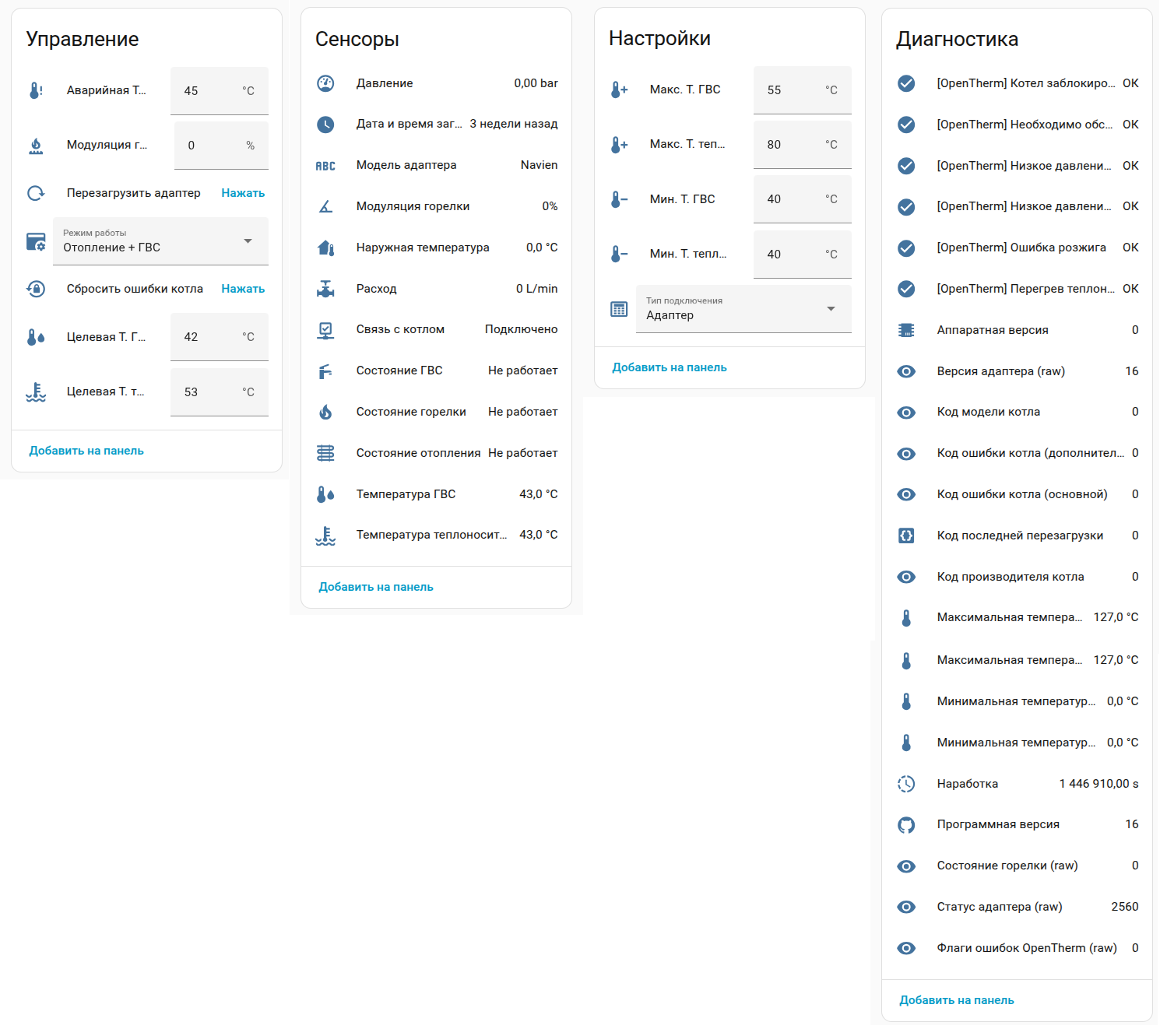

Как только подключение удалось, вы получаете полный арсенал данных и кнопок управления. Распространенная ошибка: думать, что все функции будут доступны сразу. Увы, доступность всегда упирается в возможности вашего конкретного котла.

Вот что мы можем контролировать и видеть:

• Управление режимами: Включить/выключить, режимы ГВС (горячая вода) и отопления.
• Установка температур: Точно выставляем температуру теплоносителя и ГВС в °C.
• Мониторинг: Статус горелки, работает ли отопление или ГВС.
• Диагностика: Сброс ошибок котла или перезагрузка самого адаптера.

Сенсоры дают критически важную информацию в реальном времени. Например, температуру теплоносителя и статус связи. Всего интеграция оперирует 46 объектами. Неплохой набор, правда?

Интересно, что некоторые продвинутые фишки, вроде управления модуляцией горелки, часто недоступны, даже если адаптер "видит" нужные регистры.

Помню, на первом же проекте с Vaillant ecoTEC plus я потратил полдня, пытаясь заставить Home Assistant менять желаемую температуру ГВС через сервис climate.set_temperature. Адаптер ectoControl показывал все регистры, но запись не проходила. Оказалось, моя версия прошивки и модель котла просто не разрешали писать в этот eBUS-регистр (в логах светилась ошибка "Write operation not allowed"). Решение нашел, переключившись на чтение и имитацию установки через кастомный сенсор. Но это отлично показало, насколько функции зависят от "железа".

Как подключить несколько адаптеров ectoControl?

Интеграция изначально проектировалась с прицелом на масштабирование. Она без проблем "переваривает" одновременное подключение нескольких адаптеров ectoControl. Это очень удобно, если у вас, скажем, два разных отопительных контура или котлы разных марок.

Внутри есть своя очередь команд для чтения и записи. Это спасает ситуацию, когда на одной шине RS-485 работают несколько устройств — команды просто не будут конфликтовать.

Подключение делаем двумя путями:

1. Последовательный порт (Serial): Берем проводные конвертеры RS-485 <-> USB.

2. Modbus TCP: Используем Ethernet или Wi-Fi конвертеры.

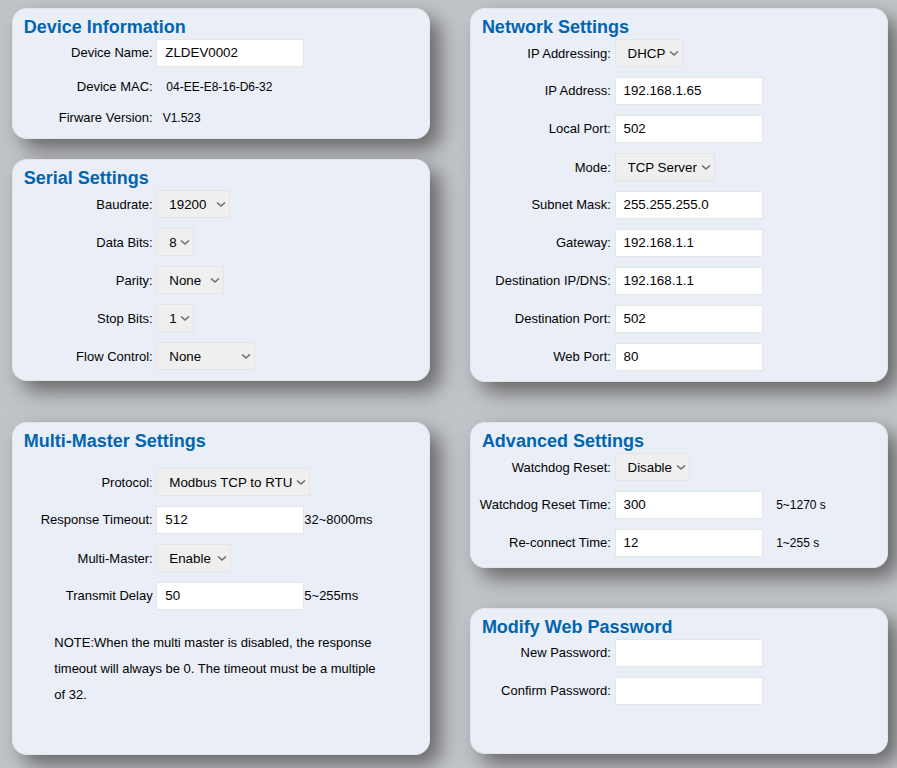

Проверено: для Ethernet-работы я советую ZLAN5143D. Это надежный, гальванически развязанный конвертер, который отлично держит режим Multi-Master.

Вот пример из реальной жизни: Объект, где нужно было опрашивать два независимых контура (старый газовый котел через eBUS и новый тепловой насос через Modbus) через один шлюз. Шлюз стоял далеко от Home Assistant, USB отпадал. Решение: один конвертер ZLAN5143D, настроенный как Modbus TCP. В HA завели два отдельных ectoControl Adapter. Результат? Задержка опроса упала с 3.5 секунд (когда работали два Wi-Fi модуля) до стабильных 1.2 секунды. Синхронизация статусов в дашборде стала мгновенной.

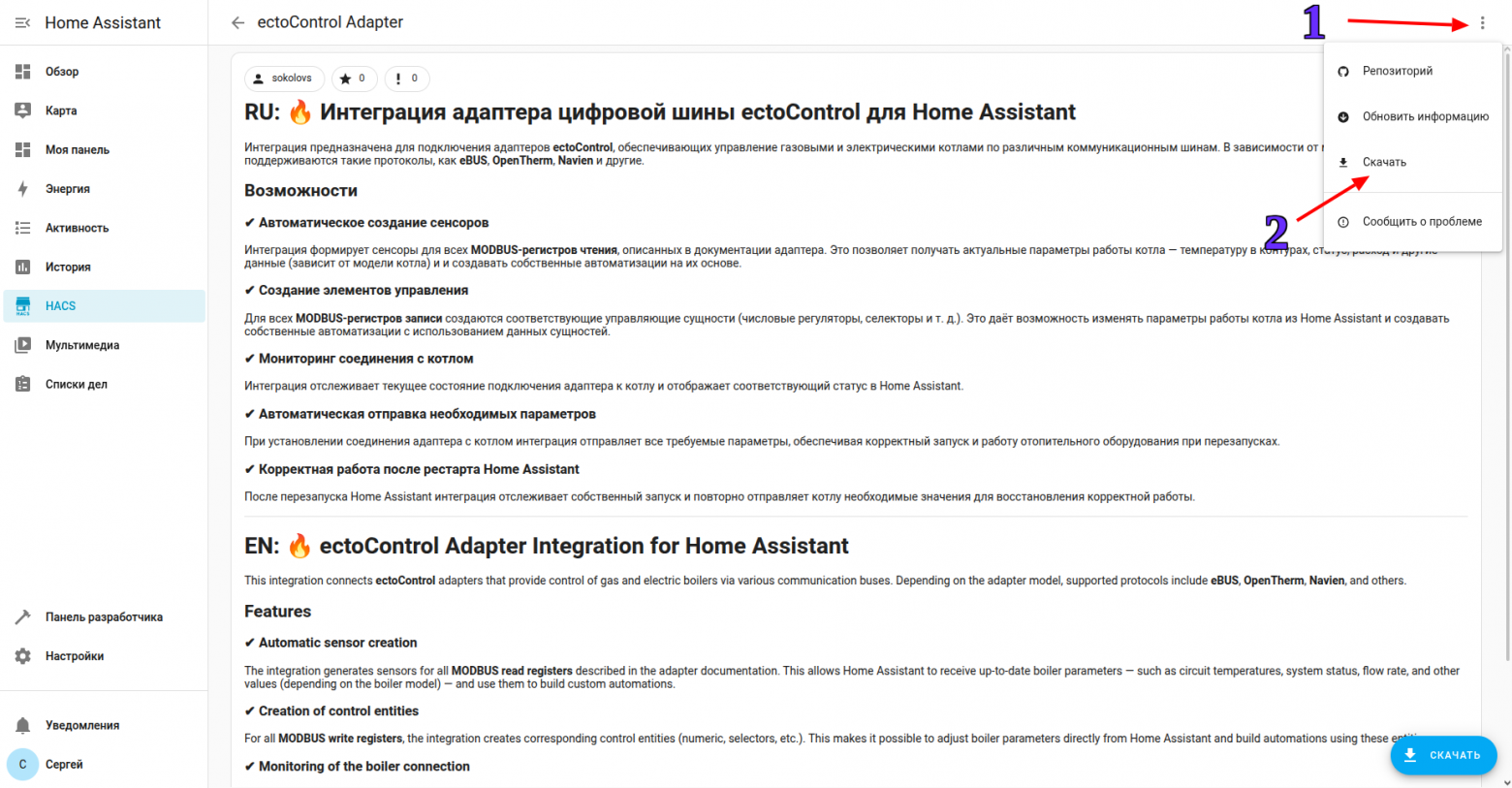

Пошаговая установка интеграции через HACS

Пока эта интеграция не попала в основной репозиторий HomeAssistant Community Store (HACS), ставим ее через пользовательские репозитории. Убедитесь, что HACS у вас уже есть.

Установка выглядит так:

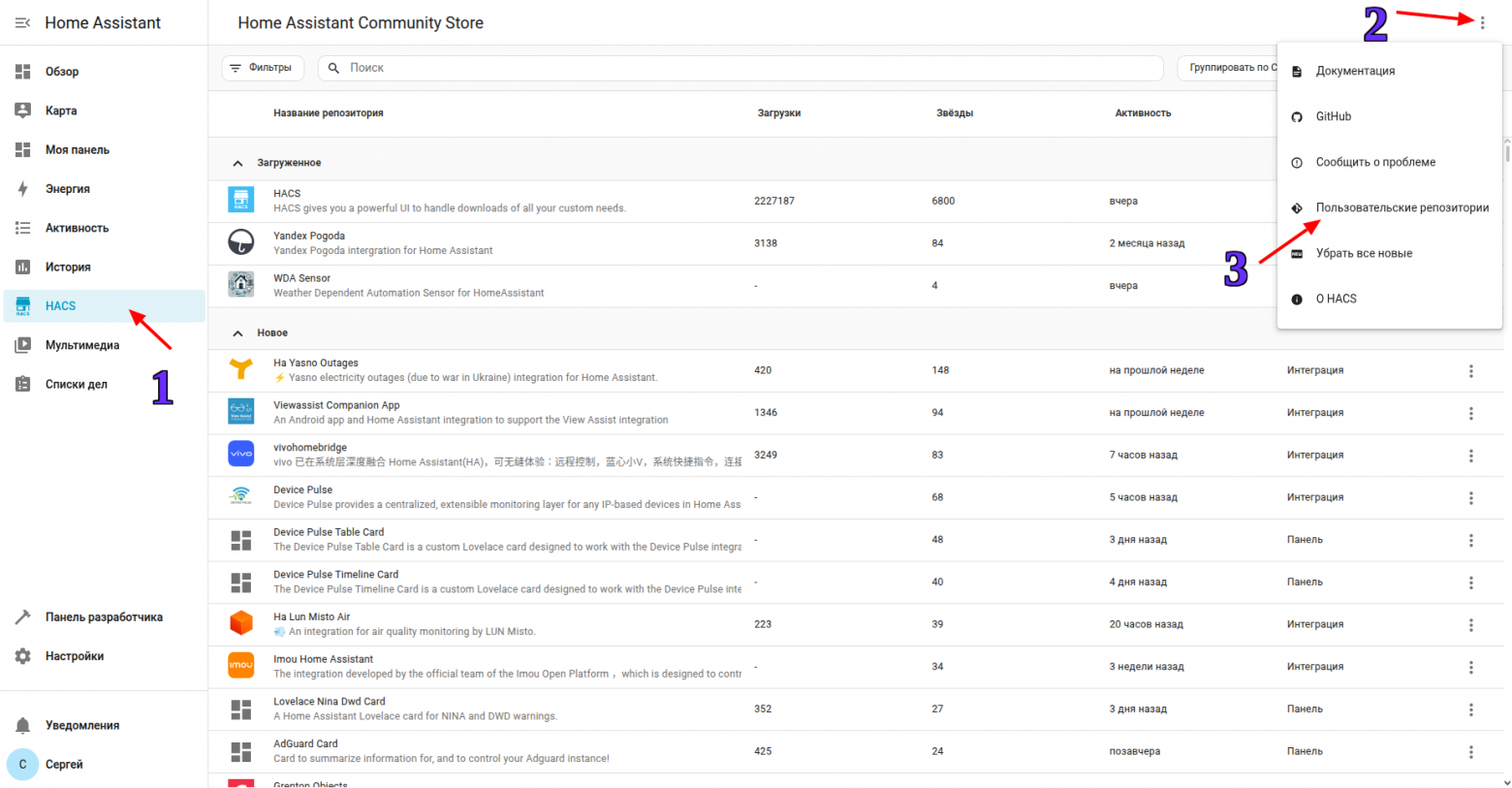

1. В HACS идем в меню "Пользовательские репозитории".

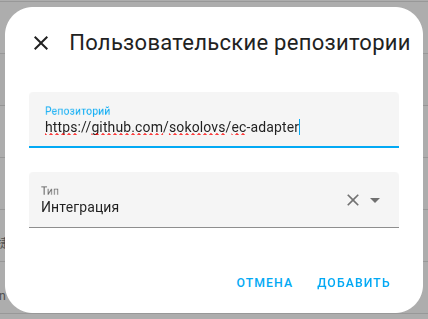

2. Добавляем репозиторий: https://github.com/sokolovs/ec-adapter. Тип: "Интеграция".

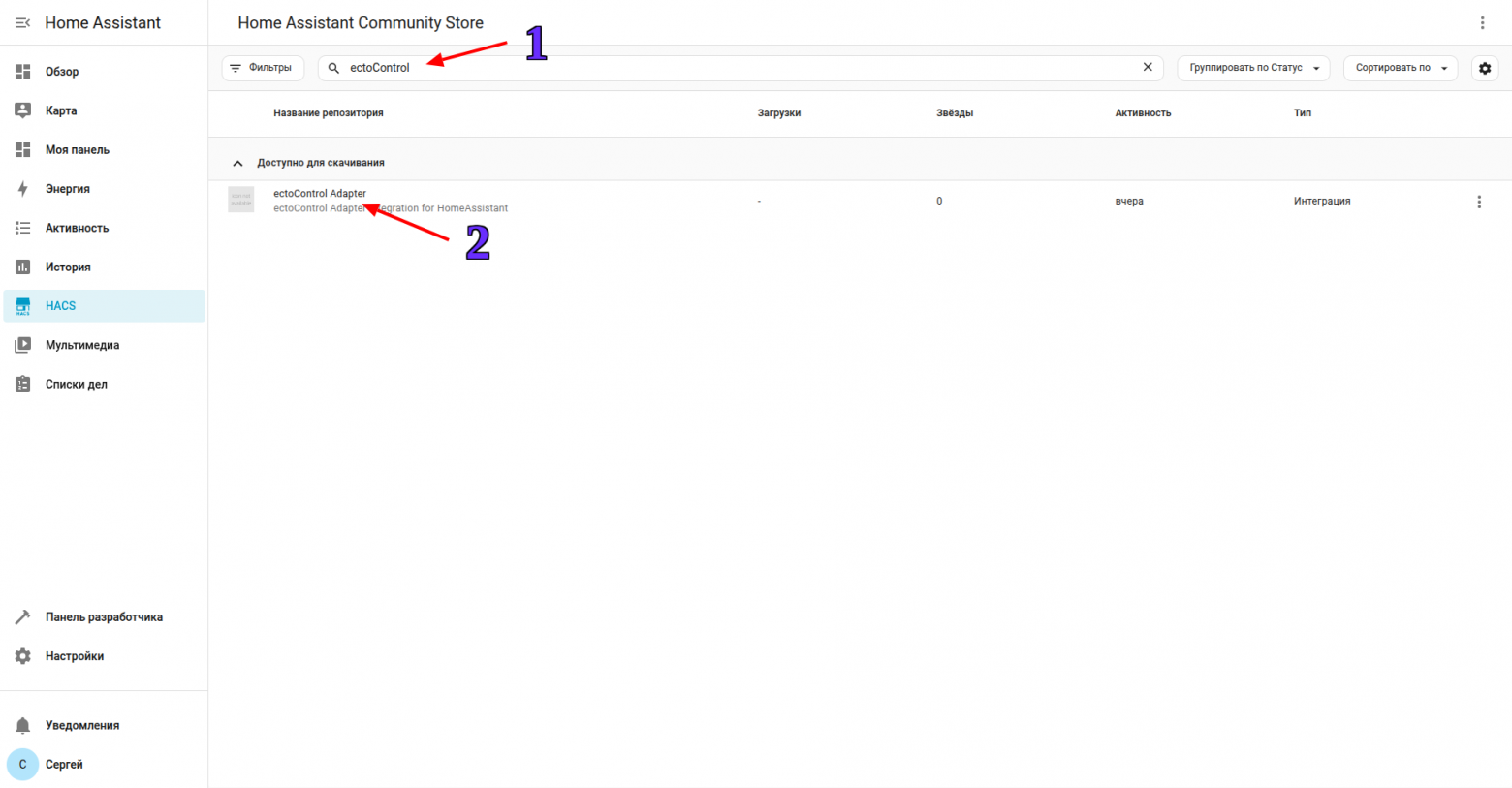

3. Ищем в HACS "ectoControl" и жмем "Скачать".

4. Обязательно рестартаните HomeAssistant.

После перезапуска система готова к добавлению вашего первого устройства.

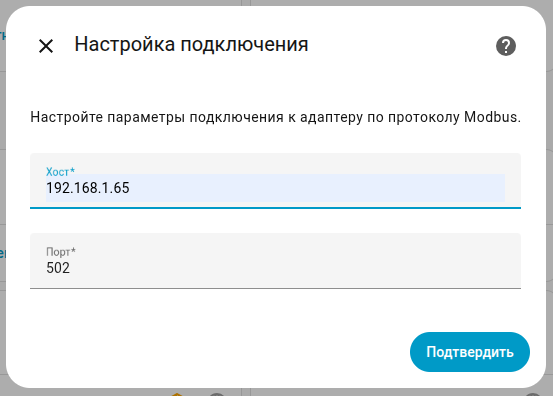

Настройка подключения адаптера к HomeAssistant

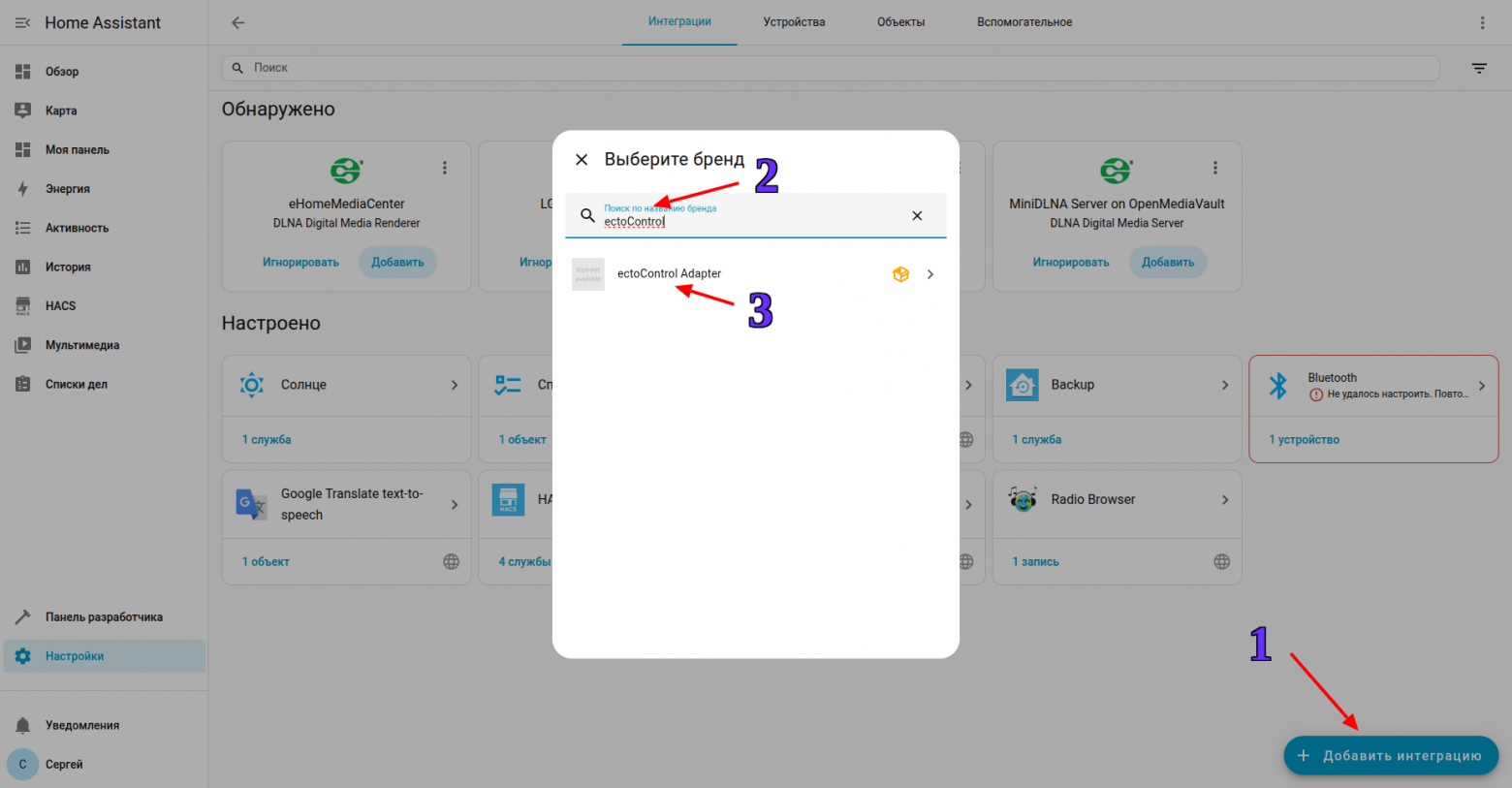

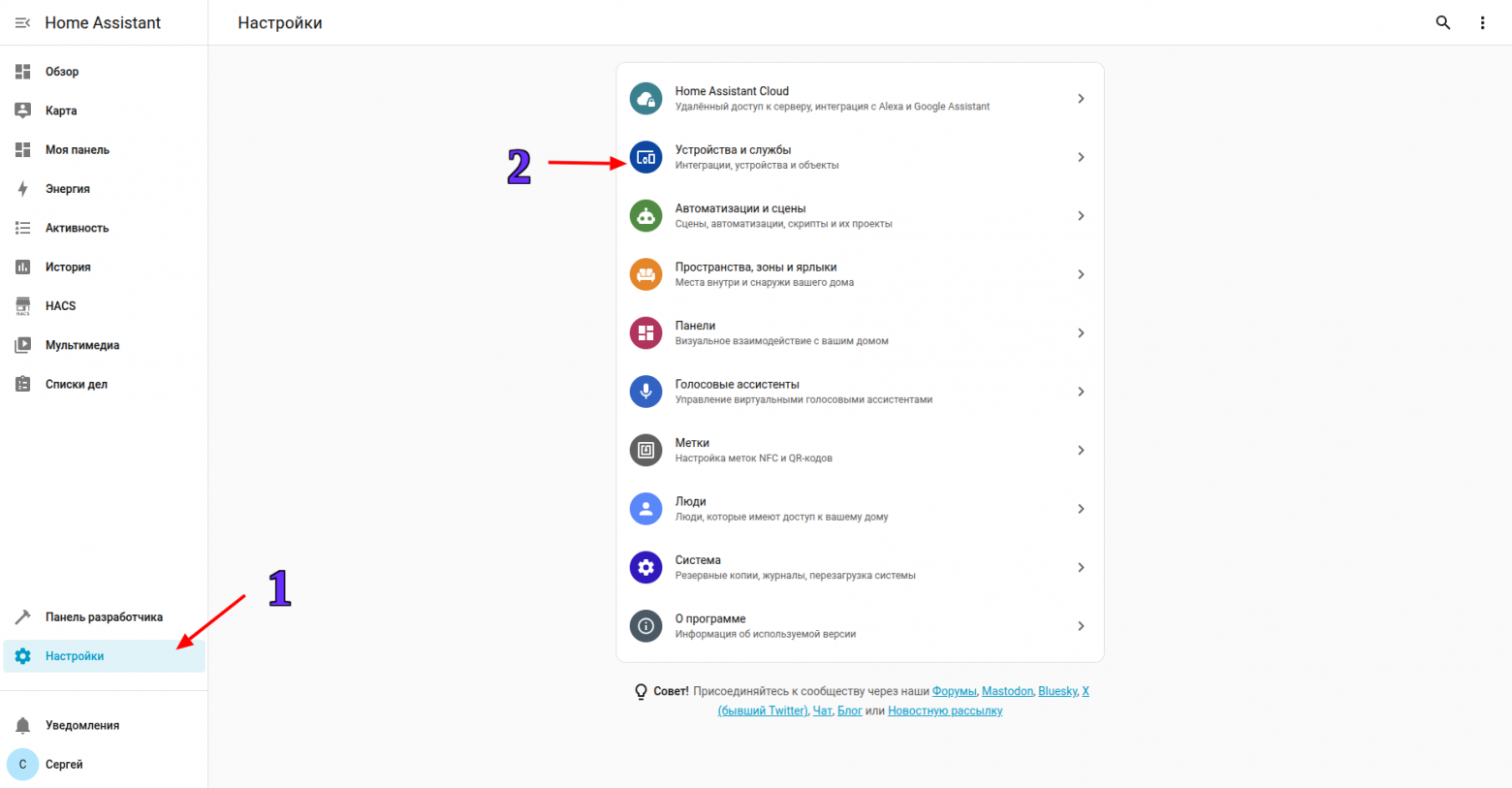

Заходим в Настройки -> Устройства и службы и добавляем новую интеграцию "ectoControl". Нужно будет прописать параметры связи.

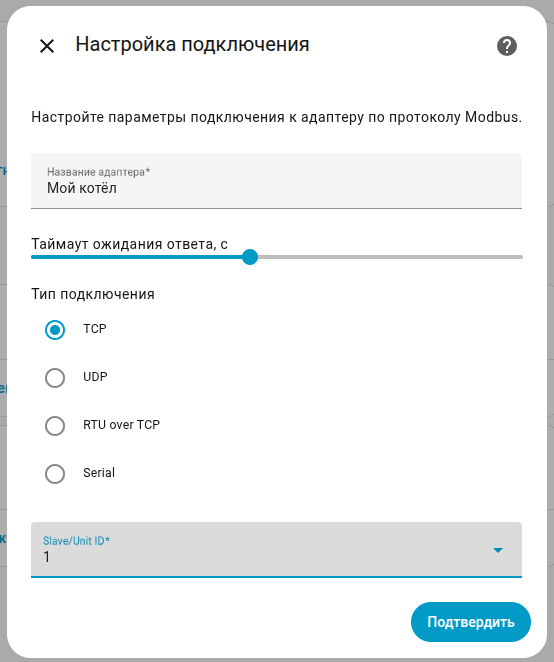

• Что вводим:

• Название: Как хотите назвать (например, "Котел_Кухня").
• Тип подключения: Выбираем между TCP, UDP, RTU over TCP (для Ethernet/Wi-Fi) или Serial (для USB).
• Slave/Unit ID: Адрес устройства на шине. Часто это 240 (0xF0), но у меня на одном объекте сработал ID=1.

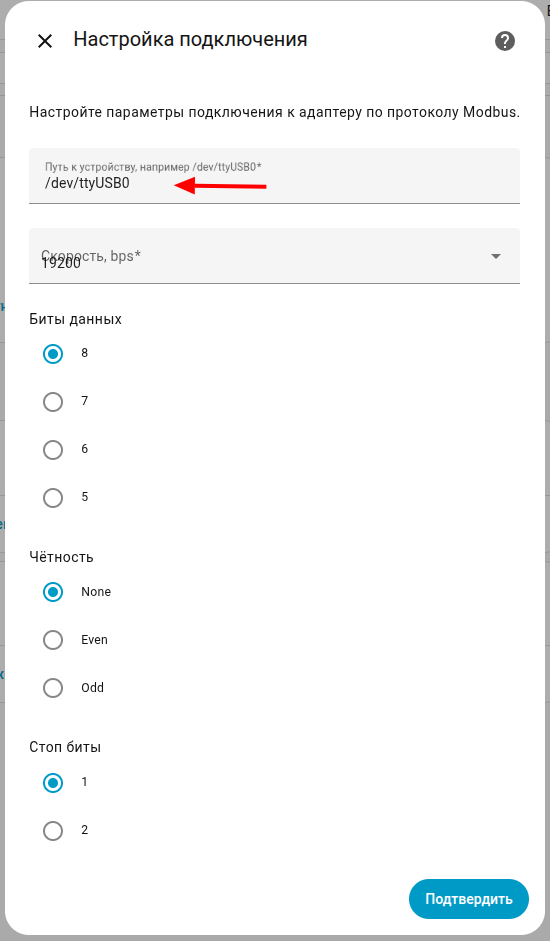

Для сети (TCP) указываем IP и порт. Для Serial — путь, вроде /dev/ttyUSB0.

Ключевой момент: после ввода жмем "Подтвердить". Система сделает пробный опрос (обычно по времени наработки). Если все прошло гладко — устройство добавлено! 🎉

Оптимизация и предостережения при автоматизации

После того как интеграция заработала, можно писать автоматизации. Классическая ошибка новичков — пытаться писать скрипты для очень частых изменений.

• Важный момент: Многие параметры котла записываются в энергонезависимую память (ПЗУ) адаптера. А у ПЗУ, как известно, есть лимит перезаписи (около 100 тысяч циклов).

Поэтому я настоятельно советую: не спамьте командами записи, особенно когда речь идет о тонкой модуляции. Если нужно частое управление, убедитесь, что вы используете только те команды, которые не нагружают ПЗУ.

На данный момент интеграция проверена на адаптере Navien. Производитель обещал идентичность протоколов для всех линеек (eBUS, OpenTherm), но буду рад, если поделитесь опытом с другими моделями! 💡

• --
